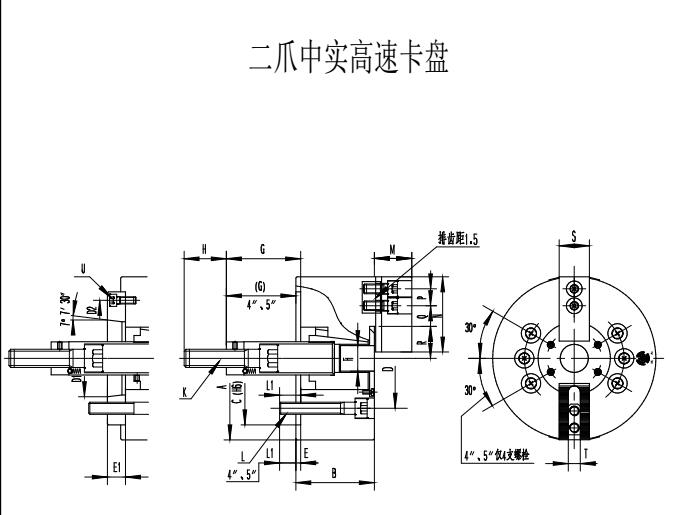

规格

型号

A

B

C

D

D1

D2

E

E1

F

Gmax

Gmin

H

J

M2-4

110

52

60

80.00

ˉ

ˉ

6

ˉ

ˉ

18

3

25

26

M2-5

135

55

80

100.00

ˉ

ˉ

7

ˉ

ˉ

19

-6

35

28

M2-6

165

84

140

104.78

82.563

116

5

15

21

101.5

81.5

36

34

M2-8

210

97

170

133.35

106.375

150

5

17

25

127

106

36

38

M2-10

254

102

220

171.45

139.719

190

5

18

32

158

133

36

45

  M2-12

304

118

220

171.45

139.719

190

6

18

34

163

133

36

50

M2-15

381

130

300

235.0

196.869

260

6

22

ˉ

104

69

55

60

   规格

型号

Kmax

L

L1

M

N

P

Qmax

Qmin

Rmax

Rmin

S

T

U

M2-4

M10*1.5

4-M8

12

24

52

14

11.3

8.3

23

23.3

25

10

-

M-5

M12*1.75

4-M8

14

31

62

14

13.5

6

26.5

30.4

25

10

-

M2-6

M16*2

6-M10

14

37

73

20

18

7.5

32

37.8

31

12

3-M6

M2-8

M20*2.5

6-M12

20

38

95

25

22.3

11.8

38.7

46.3

35

14

3-M6

M2-10

M20*2.5

6-M16

18

43

110

30

30.8

11.3

51

51.1

40

16

6-M8

  M2-12

M20*2.5

6-M16

22

51

130

30

48.8

12.3

61.3

61

50

21

6-M8

M2-15

M30*3.5

6-M20

30

63

165

43

48.8

23.3

80

77.5

62

25.5

3-M10

规格

型号

楔心行程

(mm)

爪行程直径

（mm）

最大容许推力)

(kgf

最大夹持力

 (kgf)

最大使用油压力

（kgf/㎡）

最高转速

（r.p.m）

重量

（kg）

惯性矩

kg.㎡

适配油缸

外径夹持范围

（mm）

M2-4

15

6.4

540

1500

15

6000

3.8

0.010

428

Φ5-Φ110

M2-5

15

6.4

540

1700

15

5500

5.8

0.020

536

Φ14-Φ135

M2-6

20

8.5

1220

3570

20

5250

13.0

0.040

646

Φ14-Φ165

M2-8

21

8.8

1680

5100

17

4750

25.0

0.13

852

Φ17-Φ210

M2-10

25

8.8

1980

7300

20

4000

40.0

0.290

1075

Φ22-Φ254

M2-12

30

10.5

2800

10600

20

3360

61.0

0.700

1291

Φ22-Φ304

X2-15

35

16.0

5600

16800

21

3000

103.0

1.700

1512

Φ50-Φ381
